Grilaje metalice MCA cu motoare tubulare
Grilajele metalice realizate din otel galvanizat reprezinta o modalitate de inchidere a spatiilor industriale si comerciale, asigurand totodata o eficienta protectie antiefractie.
Grilajul metalic se executa numai in varianta electrica cu posibilitate de actionare manuala in situatii de urgenta.
Dimensiunile nu sunt standard, ci se stabilesc in functie de necesitatile clientului. L maxim 6000 mm si H maxim 5000 mm si Suprafata maxima 30 mp
Componenta grilajelor metalice cu motoare tubulare
Covorul de lamele, descriere si tipuri de lamele
Covorul de lamele are rolul de a inchide spatiul industrial sau comercial si poate fi confectionat din diferite tipuri de lamele. Lamele sunt din otel galvanizat. Covorul de lamele nu are clipsuri. Greutatea este data de tipul de lamela folosita.
| Lamela | Tipul | Plina | Perforata |
|---|---|---|---|
 |
 |
||
| H lamela (mm) | 116 | 116 | |
| Material | otel galvanizat | otel galvanizat | |
| Izolatie | nu | nu | |
| Grosime(mm) | 0.7 | da | --- |
| 0.9 | da | da | |
| 1.1 | da | da | |
| 1.2 | da | --- | |
| Greutate (kg/mp) | 0.7 | 8.64 | --- |
| 0.9 | 11.11 | 8.79 | |
| 1.1 | 13.58 | 10.78 | |
| 1.2 | 14.81 | --- |
| Lamela | Tipul | Tuburi ondulate | Tuburi drepte |
|---|---|---|---|
 |
 |
||
| H lamela (mm) | 120 | 120 | |
| Material | otel galvanizat | otel galvanizat | |
| Izolatie | nu | nu | |
| Grosime (mm) | 1,1 | da | |
| Greutate (kg/mp) | 1,1 | 11 | 5.7 |
| Diametrul tubului (mm) | 1,1 | 14 | 14 |
| Lamela | Tipul | Finala |
|---|---|---|
 |
||
| H lamela (mm) | 140 | |
| Material | otel galvanizat | |
| Izolatie | --- | |
| Grosime(mm) | 1.5 | da |
| Greutate (kg/ml) | 1.5 | 2.35 |
Nota!
Covorul de lamele are intotdeauna in partea de sus ultimele 5 Lamele Pline
Accesoriile covorului de lamele
Carligele antifurtuna
Pe lamele pline se fixeaza cu nituri pop carlige antifurtuna care sunt
obligatorii la Clasa de Vant 5. (vezi tabel Clase de Vant)
Carligele antifurtuna sunt fixate din 4 in 4 lamele.
Cand se folosesc carlige antifurtuna, ghidajele trebuie sa fie si ele antifurtuna.
Cornier
Pentru latimi mai mari de 3500 mm se fixeaza pe ultima lamela cornier sau/si rectangular
Tabel dimensiuni cornier in functie de dimensiunea grilajului metalic
| Dimensiuni Cornier | |||
|---|---|---|---|
| L Grilaj | A | B | E |
| 3500< L < 4000 | 30 | 30 | 3 |
| 4000 < L < 5000 | 50 | 30 | 3 |
| 5000< L < 6000 | 60 | 30 | 3 |
Axul grilajului metalic
Axul este componenta pe care se fixeaza covorul de lamele. Materialul din care este confectionat este otel galvanizat. Axul se alege in functie de greutatea covorului de lamele. (vezi graficul de mai jos)
Exemplu: Pentru un grilaj cu urmatoarele dimensiuni 5700x2600 axul se calculeaza
dupa cum urmeaza : 5.7x2.6 = 14.80mp x 11 kg/mp (greutate lamele) = 163 kg + 20% (frictiune) =
195.6 kg x 10 (acceleratia gravitationala) = 1956 (N)
Rezulta: Ax cu dimensiunea de 133x4 , Recomandat 159x4.5
Ghidajul
Este realizat din otel galvanizat si rolul sau este sa asigure o culisare buna a covorului de lamele. Ghidajele sunt fara camera de prindere, profile ''U''.
Ghidajele nu sunt prevazute cu chedere sau perii laterale. Chederele laterale sunt optionale. Ghidajele sunt de diferite dimensiuni in functie de latimea grilajului metalic.
Pe ghidaje sunt sudati opritorii.
| A | B | E | C | L max Grilaj |
|---|---|---|---|---|
| 50 | 30 | 2 | 3500 | |
| 60 | 30 | 2.5 | 5000 | |
| 80 | 30 | 2.5 | 6000 | |
| 80 | 53 | 3 | 28 | 6000 |
Accesorii optionale
Gama de culori
Caseta, Covorul de lamele si Ghidajele se pot vopsi in orice gama RAL Caseta
Caseta
Se confectioneaza din tabla de otel galvanizat si are forma patrata. Se poate realiza pana la latime maxima de 4 ml Yala blocare/deblocare mecanica Realizeaza blocarea si deblocarea grilajului asigurand o eficienta protectie antiefractie.
Yala blocare/deblocare mecanica
Yala blocare/deblocare mecanica este aplicata pe ultima lamela. Blocarea se face in ghidaj stanga / dreapta. In varianta electrica se poate utiliza si Contact Electric
Contactul Electric
Nu permite motorului sa deschida grilajul cand yala il blocheaza. Este un sistem de siguranta impotriva deteriorarii grilajului metalic. Contactul Electric se fixeaza in partea de jos a ghidajelor in dreptul yalei deblocare/blocare mecanica
Chederele laterale.
Sunt optionale si cu ajutorul lor se reduce nivelul de zgomot si realizeaza o etansare suplimentara.
Ranforsare ghidaje
Pentru ghidajele antifurtuna, asigura o fixare eficienta a ghidajelor. Se utilizeaza din 500 mm in 500 mm. Ranforsarile sunt cu fixare frontala si laterala

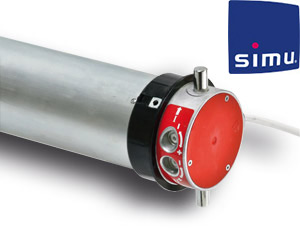

Motorul
Actionarea Electrica este realizata de motorul lateral marca SIMU. Actionarea Electrica este realizata de motorul tubular marca Simu. Motoarele Tubulare sunt fixate in ax.
Tipuri de motoare tubulare
| Motor | Cuplu (Nm) | Viteza (rpm) | Puterea (w) | Protectie termica (minute) | Nr. ture limita de cursa |
|---|---|---|---|---|---|
| T815M | 150 | 8 | 450 | 4 | 17 |
| T825M | 250 | 8 | 710 | 4 | 17 |
| T825M | 250 | 8 | 710 | 4 | 21 |
| T830M | 300 | 8 | 855 | 4 | 17 |
| T835M | 350 | 8 | 990 | 4 | 15 |
| T840M | 450 | 8 | 1200 | 4 | 15 |

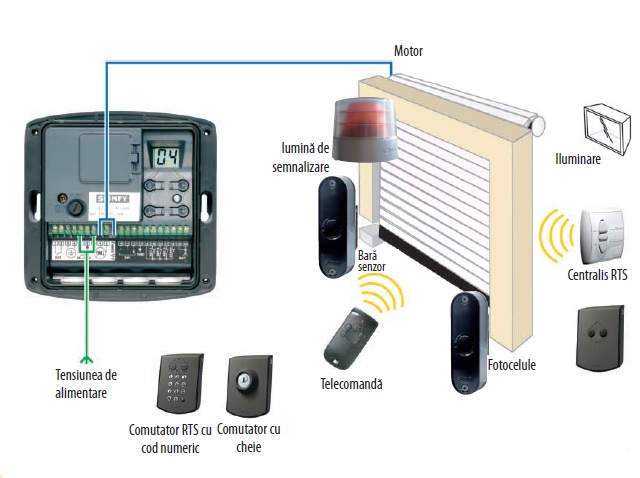

Accesorii automatizari
- Panou de comanda Sus-Stop-Jos (functie Om prezent), nu se mai poate conecta nici un alt element de comanda si control
- fotocelule
- lampa de avertizare
- safety edge
- telecomenzi
- buton de comanda
- selector cu cheie
Variante de instalare a grilajelor metalice
In functie de spatiu si de necesitati, grilajele metalice se pot monta in 4 moduri. In functie de pozitionarea axului pe care se roluieste grilajul, montajul poate fi facut in interiorul golului sau axul poate fi fixat pe zid.In functie de pozitia covorului metalic, acesta poate fi orientat la exterior sau la interior.
Cele 4 moduri de instalare sunt:
- Montaj in gol
- Covor la exterior
- Covor la interior
- Montaj pe zid
- Covor la exterior
- Covor la interior
Legenda
- Hgrl - Inaltime grilaj
- Gr - Spatiu montaj
- Lgrl - Latime grilaj
- Lu - Latime utila
- L - Latime gol
Masurarea spatiului de instalare pe zid
Zona hasurata cu grena trebuie sa fie in acelasi plan si sa nu fie nimic sa impiedice
fixarea elementelor din componenta Grilajului Metalic
Dimensiunile care trebuiesc masurate si verificate sunt:
- L x H dimensiune Grilaj
- G - dimensiunea ghidajului, vezi tabel cu dimensiuni ghidaje (latime)
- Gr/Hm/AD - spatiu de rulare, vezi tabel cu cote necesare instalare
- S – minim 100 mm
- M – minim 100 mm
- AD – minm 500 mm
Spatii necesare pentru instalare
Inaltimea diametrului de rulare necesar GR
| H | Diametru | ||||
|---|---|---|---|---|---|
| Φ133 | Φ168 | Φ200 | Φ220 | Φ240 | |
| 1000 | 290 | 315 | 335 | 350 | 360 |
| 1600 | 340 | 340 | 345 | 360 | 380 |
| 2200 | 340 | 355 | 370 | 385 | 400 |
| 2800 | 350 | 375 | 380 | 400 | 415 |
| 3000 | 360 | 385 | 395 | 400 | 420 |
| 3600 | 375 | 395 | 410 | 415 | 425 |
| 4200 | 390 | 410 | 415 | 425 | 440 |
| 4800 | 405 | 415 | 420 | 435 | 455 |
| 5000 | 405 | 420 | 425 | 440 | 455 |
| 5600 | 415 | 430 | 440 | 455 | 465 |
| 6000 | 420 | 445 | 445 | 460 | 475 |
- Hm = 460 mm
- M = 350 mm
- S = 150 mm
- G = vezi tabel ghidaje
- AD = 460 mm
Limite dimensionale si clase de vant
-
Dimensiuni minime
- L min 1000 mm / H min 1000 mm
-
Dimensiuni maxime
- L max 6000 mm / Hmax 5000 mm
- Suprafata maxima 30 mp
- L max caseta 4000 mm
-
Clase de vant
- L < 5000 mm este dimensionat la clasa de vant 2
- L > 5000 mm recomandat clasa de vant 3
-
Actionare manuala
- Greutate maxima 240 kg.
- Actionare manuala Lmax 3000 mm si H max 3000 mm
Tabelul claselor de vant
| Clasa de vant |
PA (Pascal) |
da (N/mp) |
Km/h | m/s |
|---|---|---|---|---|
| 0 | ||||
| 2 | 450 | 45 | 96 | 27 |
| 3 | 700 | 70 | 120 | 33 |
| 4 | 1000 | 100 | 144 | 40 |
| 5 | > 1000 | > 100 | > 144 | > 40 |
