Grilaje metalice MCA cu motoare laterale

Grilajele metalice realizate din otel galvanizat reprezinta o modalitate de inchidere a spatiilor industriale si comerciale, asigurand totodata o eficienta protectie antiefractie.

Grilajul metalic se executa numai in varianta electrica cu posibilitate de actionare manuala in situatii de urgenta.

Dimensiunile nu sunt standard, ci se stabilesc in functie de necesitatile clientului. L maxim 6000 mm si H maxim 5000 mm si Suprafata maxima 30 mp

Componenta grilajelor metalice cu motoare laterale

Covorul de lamele, descriere si tipuri de lamele

Covorul de lamele are rolul de a inchide spatiul industrial sau comercial si poate fi confectionat din diferite tipuri de lamele. Lamele sunt din otel galvanizat. Covorul de lamele nu are clipsuri. Greutatea este data de tipul de lamela folosita.

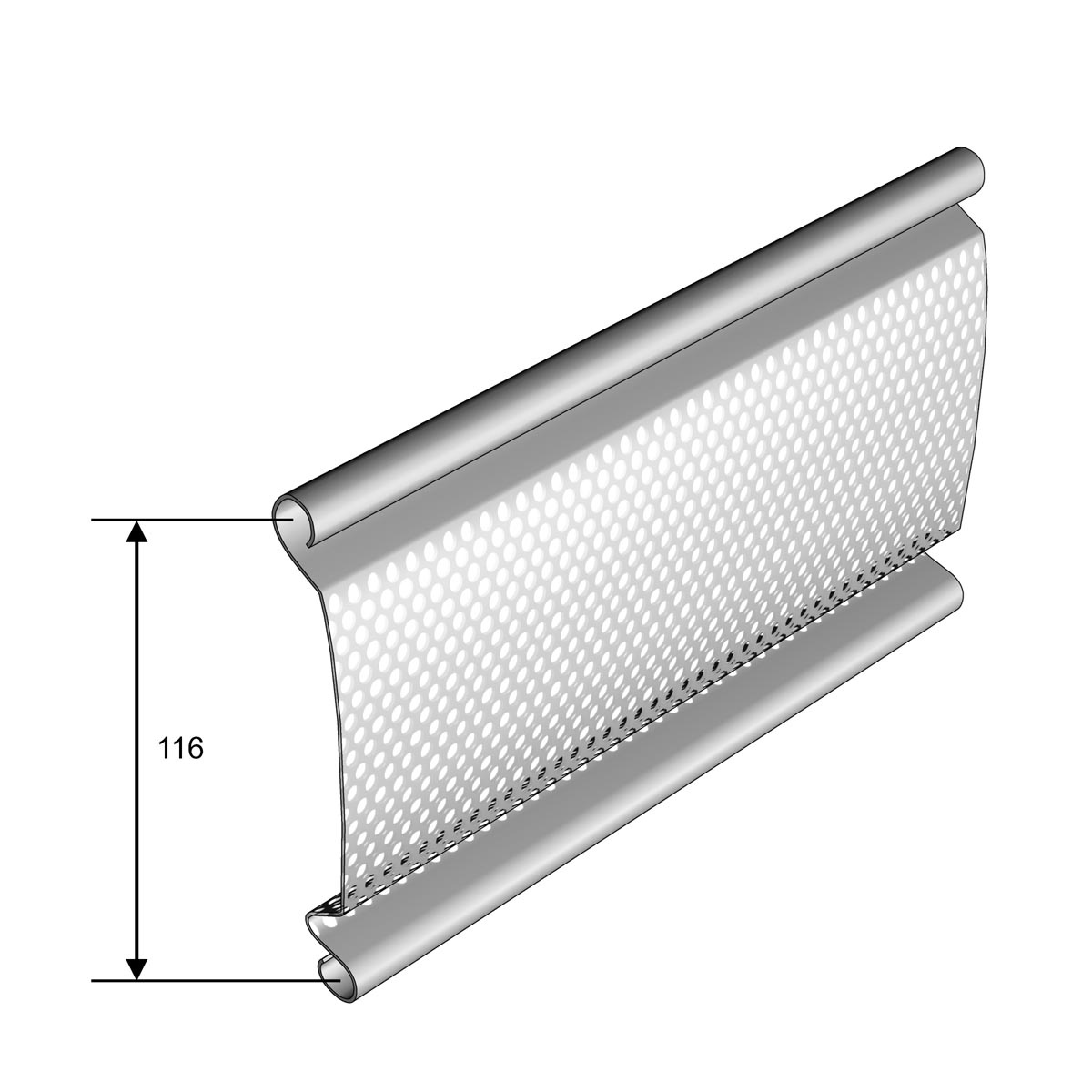

Lamela Tipul Plina  Perforata
H lamela (mm) 116 116
Material otel galvanizat otel galvanizat
Izolatie nu  nu
Grosime(mm) 0.7 da ---
0.9 da da
1.1 da da
1.2 da ---
Greutate (kg/mp) 0.7 8.64 ---
0.9 11.11 8.79
1.1 13.58 10.78
1.2 14.81 ---

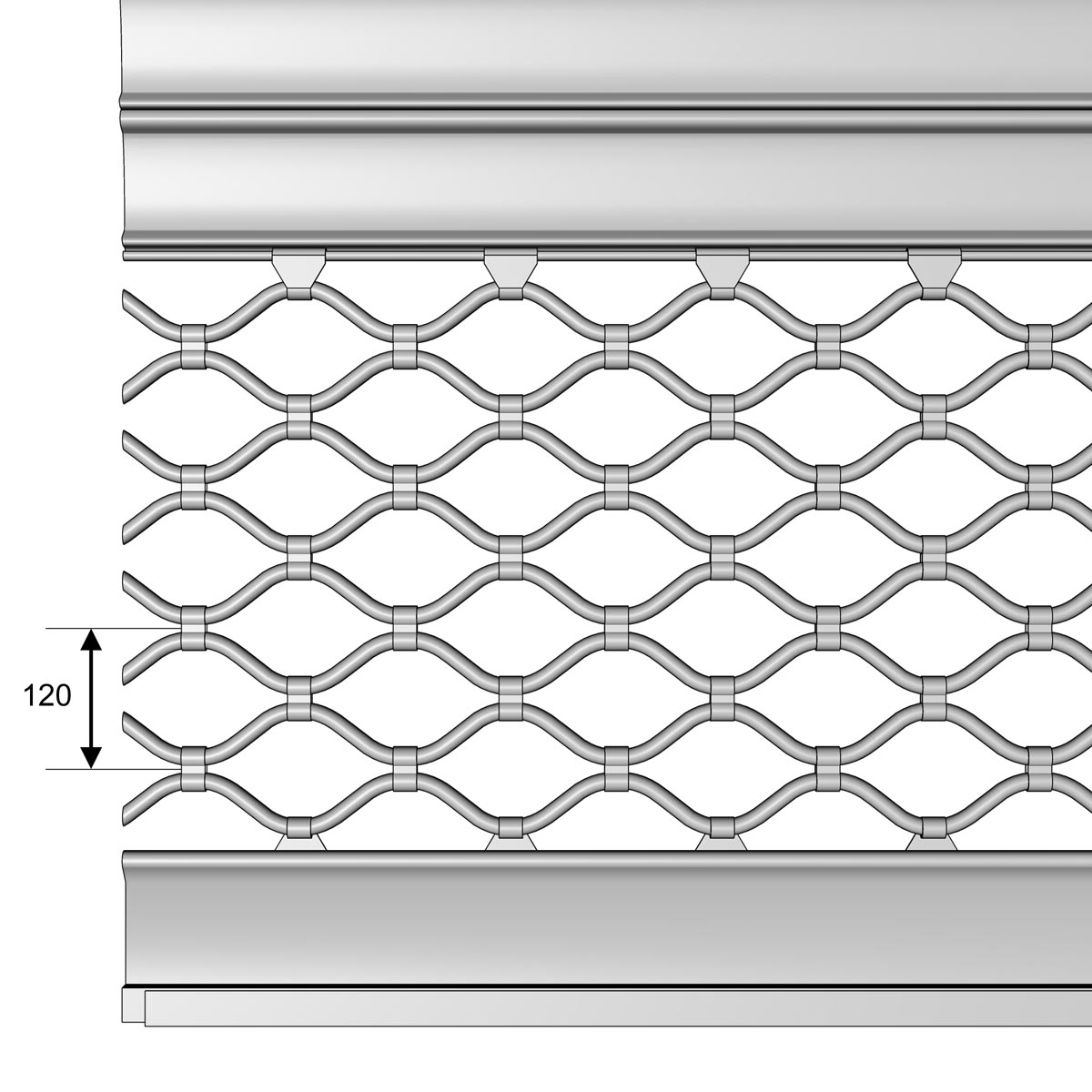

Lamela Tipul Tuburi ondulate Tuburi drepte
H lamela (mm) 120 120
Material otel galvanizat otel galvanizat
Izolatie nu  nu
Grosime (mm) 1,1 da
Greutate (kg/mp) 1,1 11 5.7
Diametrul tubului (mm) 1,1 14 14

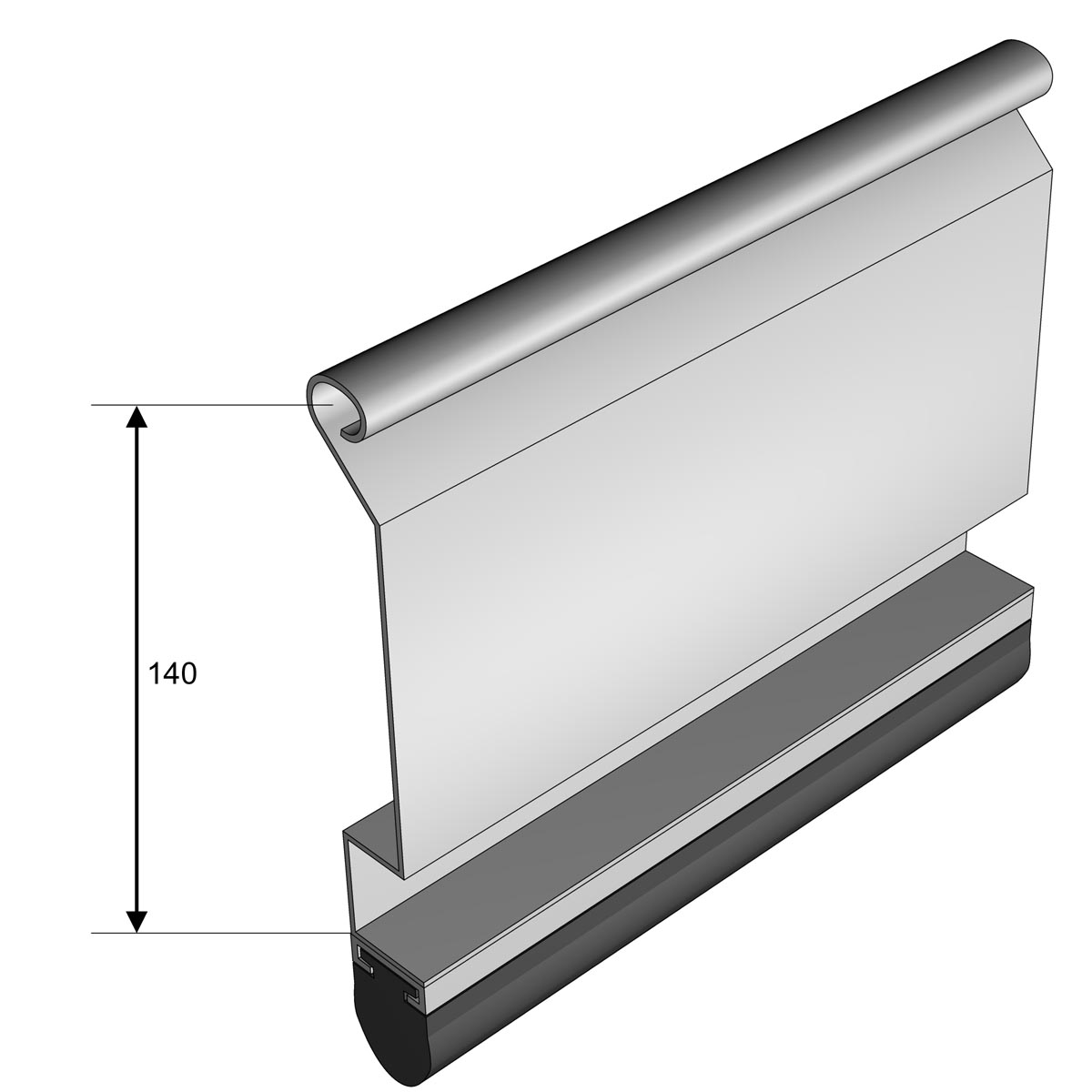

Lamela Tipul Finala
H lamela (mm) 140
Material otel galvanizat
Izolatie ---
Grosime(mm) 1.5 da
Greutate (kg/ml) 1.5 2.35

Nota!

Covorul de lamele are intotdeauna in partea de sus ultimele 5 Lamele Pline

Accesoriile covorului de lamele

Carligele antifurtuna

Pe lamele pline se fixeaza cu nituri pop carlige antifurtuna care sunt obligatorii la Clasa de Vant 5. (vezi tabel Clase de Vant)
Carligele antifurtuna sunt fixate din 4 in 4 lamele.
Cand se folosesc carlige antifurtuna, ghidajele trebuie sa fie si ele antifurtuna.

Cornier

Pentru latimi mai mari de 3500 mm se fixeaza pe ultima lamela cornier  sau/si rectangular

Tabel dimensiuni cornier in functie de dimensiunea grilajului metalic

Dimensiuni Cornier
L Grilaj A B E
3500< L < 4000 30 30 3
4000 < L < 5000 50 30 3
5000< L < 6000 60 30 3

Axul grilajului metalic

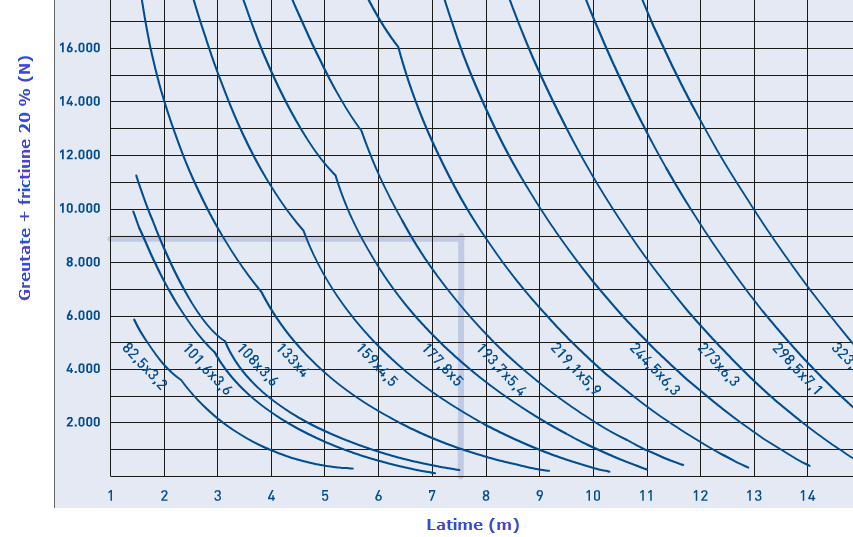

Axul este componenta pe care se fixeaza covorul de lamele. Materialul din care este confectionat este otel galvanizat. Axul se alege in functie de greutatea covorului de lamele. (vezi graficul de mai jos)



Exemplu: Pentru un grilaj cu urmatoarele dimensiuni 5700x2600 axul se calculeaza dupa cum urmeaza : 5.7x2.6 = 14.80mp x 11 kg/mp (greutate lamele) = 163 kg + 20% (frictiune) = 195.6 kg x 10 (acceleratia gravitationala) = 1956 (N)

Rezulta: Ax cu dimensiunea de 133x4 , Recomandat 159x4.5

Ghidaj simplu
Ghidaj antifurtuna

Ghidajele nu sunt prevazute cu chedere sau perii laterale. Chederele laterale sunt optionale. Ghidajele sunt de diferite dimensiuni in functie de latimea grilajului metalic.

Pe ghidaje sunt sudati opritorii.

A B E C L max Grilaj
50 30 2 3500
60 30 2.5 5000
80 30 2.5 6000
80 53 3 28 6000

Accesorii optionale

Gama de culori

Caseta, Covorul de lamele si Ghidajele se pot vopsi in orice gama RAL Caseta

Caseta

Se confectioneaza din tabla de otel galvanizat si are forma patrata. Se poate realiza pana la latime maxima de 4 ml Yala blocare/deblocare mecanica Realizeaza blocarea si deblocarea grilajului asigurand o eficienta protectie antiefractie.

Yala blocare/deblocare mecanica

Yala blocare/deblocare mecanica este aplicata pe ultima lamela. Blocarea se face in ghidaj stanga / dreapta. In varianta electrica se poate utiliza si Contact Electric

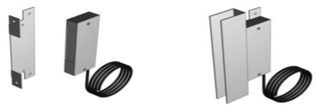

Contactul Electric

Nu permite motorului sa deschida grilajul cand yala il blocheaza. Este un sistem de siguranta impotriva deteriorarii grilajului metalic. Contactul Electric se fixeaza in partea de jos a ghidajelor in dreptul yalei deblocare/blocare mecanica

Chederele laterale.

Sunt optionale si cu ajutorul lor se reduce nivelul de zgomot si realizeaza o etansare suplimentara.

Ochi de agatare

Pe lamela finala la jumatate se fixeaza piesa de agatare, la grilajele inalte unde operatorul nu poate manevra grilajul cu ajutorul manerelor

Carligul de agatare

Ajuta la coborarea grilajului metalic atunci cand este in varianta manuala si inaltimea grilajului este mai mare de 2000 mm sau este in varianta electrica pentru utilizarea manuala in caz de urgenta. Carligul de agatare este la dimensiune de 1500 mm sau 2000 mm

Ranforsare ghidaje

Pentru ghidajele antifurtuna, asigura o fixare eficienta a ghidajelor. Se utilizeaza din 500 mm in 500 mm. Ranforsarile sunt cu fixare frontala si laterala

Ranforsare frontala
Ranforsare laterala

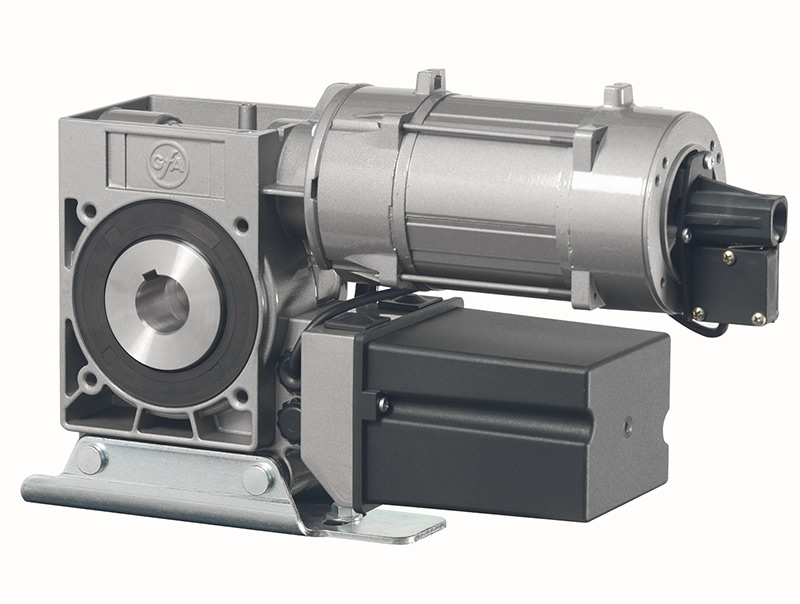

Motorul

Actionarea Electrica este realizata de motorul lateral marca Electromaten. Motorul este pozitionat in lateralul grilajului. Actionarea manuala se face cu ajutorul manivelei.

Tipuri de motoare laterale


ELEKTROMATEN SI 17.15 SI 25.10 SI 25.15 SI 25.15 WS SI 40.10 SI 40.15
Tube DIN 2448 [mm] F [N]  v [cm/s] F [N]  v [cm/s] F [N]  v [cm/s] F [N]  v [cm/s] F [N]  v [cm/s] F [N]  v [cm/s]
101,6 x 3,6 2237 9,6 3289 6,4 3289 9,6 3289 9,6 -- --
108,0 x 3,6 2125 10,1 3125 6,7 3125 10,1 3125 10,1 5000 6,7 5000 10,1
133,0 x 4,0 1778 12 2614 8 2614 12 2614 12 4183 8 4183 12
159,0 x 4,5 1520 14,1 2235 9,4 2235 14,1 2235 14,1 3575 9,4 3575 14,1
177,8 x 5,0 1375 15,5 2022 10,4 2022 15,5 2022 15,5 3236 10,4 3236 15,5
193,7 x 5,4 -- 1872 11,2 1872 16,8 1872 16,8 2995 11,2 2995 16,8
219,1 x 5,9 -- -- -- -- 2677 12,5 2677 18,8
ELEKTROMATEN SI 55.10 SI 55.15 SI 75.10 SI 75.15 SI 100.10 SI 140.7
Tube DIN 2448 [mm] F [N]  v [cm/s] F [N]  v [cm/s] F [N]  v [cm/s] F [N]  v [cm/s] F [N]  v [cm/s] F [N]  v [cm/s]
159,0 x 4,5 4916 9,4 4916 14,1 6704 9,4 6704 14,1 -- --
177,8 x 5,0 4449 10,4 4449 15,5 6067 10,4 6067 15,5 8089 10,4 11325 7,2
193,7 x 5,4 4118 11,2 4118 16,8 5615 11,2 5615 16,8 7487 11,2 10482 7,8
219,1 x 5,9 3680 12,5 3680 18,8 5019 12,5 5019 18,8 6692 12,5 9368 8,8
244,5 x 6,3 -- -- 4537 13,8 4537 20,8 6049 13,8 8469 9,7
273,0 x 6,3 -- -- 4096 15,3 4096 23 5461 15,3 7645 10,7
298,5 x 7,1 -- -- 3768 16,7 3768 25 5024 16,7 7033 11,7
323,9 x 7,1 -- -- -- -- 4653 18 6514 12,6

Accesorii automatizari

  • Panou de comanda Sus-Stop-Jos (functie Om prezent),
    nu se mai poate conecta nici un alt element de comanda si control
  • fotocelule
  • lampa de avertizare
  • safety edge
  • telecomenzi
  • buton de comanda
  • selector cu cheie

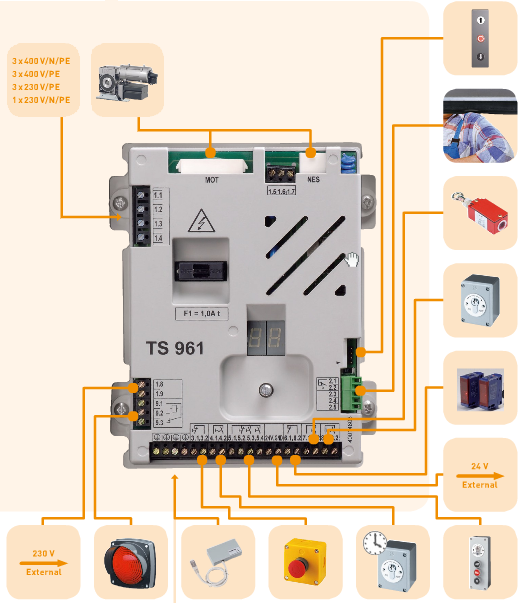

Conexiuni unitate centrala de comanda

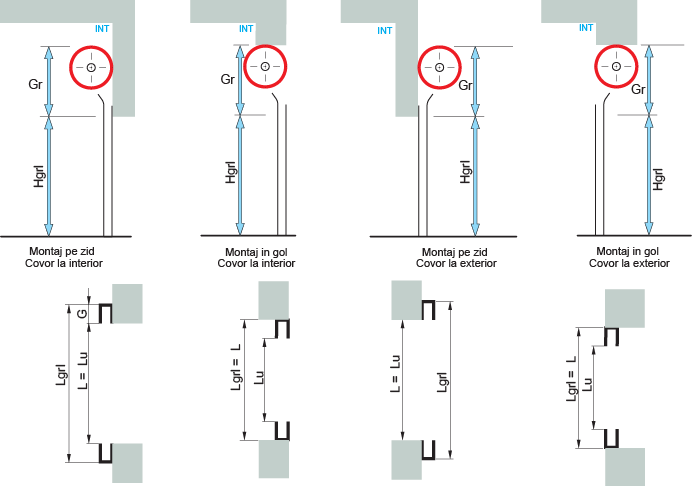

Variante de instalare a grilajelor metalice

In functie de spatiu si de necesitati, grilajele metalice se pot monta in 4 moduri. In functie de pozitionarea axului pe care se roluieste grilajul, montajul poate fi facut in interiorul golului sau axul poate fi fixat pe zid. In functie de pozitia covorului metalic, acesta poate fi orientat la exterior sau la interior.

Cele 4 moduri de instalare sunt:
  • Montaj in gol
    • Covor la exterior
    • Covor la interior
  • Montaj pe zid
    • Covor la exterior
    • Covor la interior


Legenda
  • Hgrl - Inaltime grilaj
  • Gr - Spatiu montaj
  • Lgrl - Latime grilaj
  • Lu - Latime utila
  • L - Latime gol

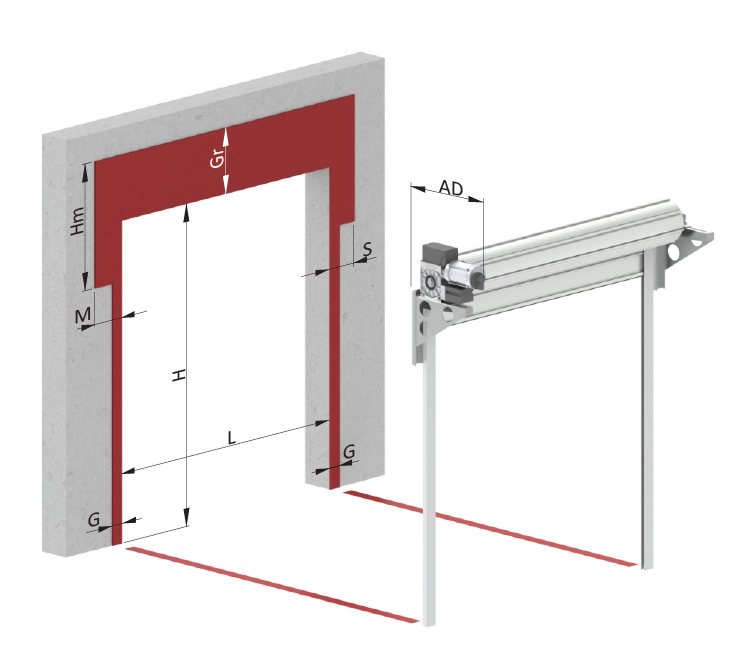

Masurarea spatiului de instalare pe zid

Motor tubular sau central
Motor lateral

Zona hasurata cu grena trebuie sa fie in acelasi plan si sa nu fie nimic sa impiedice fixarea elementelor din componenta Grilajului Metalic

Dimensiunile care trebuiesc masurate si verificate sunt:

  • L x H dimensiune Grilaj
Spatii necesare instalare :
  • G - dimensiunea ghidajului, vezi tabel cu dimensiuni ghidaje (latime)
  • Gr/Hm/AD - spatiu de rulare, vezi tabel cu cote necesare instalare
  • S – minim 100 mm
  • M – minim 100 mm
  • AD – minm 500 mm

Spatii necesare pentru instalare

Inaltimea diametrului de rulare necesar GR
H Diametru
Φ133 Φ168 Φ200 Φ220 Φ240
1000 290 315 335 350 360
1600 340 340 345 360 380
2200 340 355 370 385 400
2800 350 375 380 400 415
3000 360 385 395 400 420
3600 375 395 410 415 425
4200 390 410 415 425 440
4800 405 415 420 435 455
5000 405 420 425 440 455
5600 415 430 440 455 465
6000 420 445 445 460 475
  • Hm = 460 mm
  • M = 350 mm
  • S = 150 mm
  • G = vezi tabel ghidaje
  • AD = 460 mm

Limite dimensionale si clase de vant

  • Dimensiuni minime
    • L min 1000 mm / H min 1000 mm
  • Dimensiuni maxime
    • L max 6000 mm / Hmax 5000 mm
    • Suprafata maxima 30 mp
    • L max caseta 4000 mm
  • Clase de vant
    • L < 5000 mm este dimensionat la clasa de vant 2
    • L > 5000 mm recomandat clasa de vant 3
  • Actionare manuala
    • Greutate maxima 240 kg.
    • Actionare manuala Lmax 3000 mm si H max 3000 mm

Tabelul claselor de vant

Clasa
de vant		 PA
(Pascal)		 da
(N/mp)		 Km/h m/s
0
2 450 45 96 27
3 700 70 120 33
4 1000 100 144 40
5 > 1000 > 100 > 144 > 40

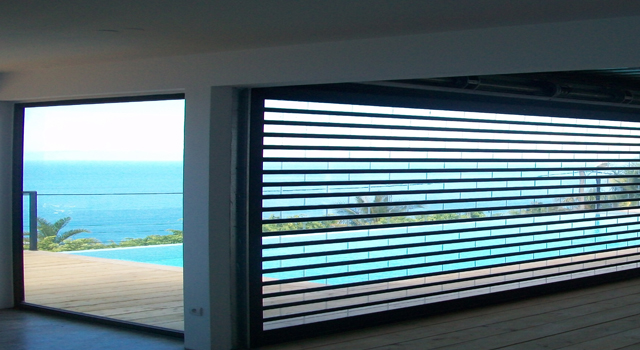

Galerie foto grilaje metalice MCA
