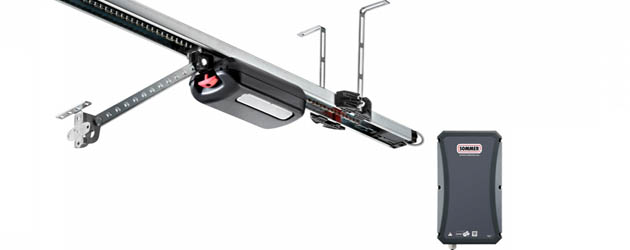

Sommer Tiga+

Sommer tiga+ este un motor si un operator universal pentru toate usile de garaj sectionale MCA, potrivit pentru garaje subterane si colective.

Calculeaza acum pretul usii tale!

Configurator online de produse! Devizul se calculeaza instant!



Motorul Sommer Tiga+:

  • integreaza o tehnologie LED durabila, eficienta si care salveaza energie (<1 watt in standby);
  • este un produs versatil fiind prevazut cu numeroase accesorii pentru extindere;
  • este flexibil si dispune de o carcasa separata de comanda pentru montarea pe perete a carei instalare nu impiedica trecerea masinilor;
  • detine o functie de inchidere automata;
  • asigura un grad superior de siguranta avand auto-blocare inalta si contra-presiune activa in toate pozitiile in caz de tentativa de spargere;
  • este prevazut cu proces automat de invatare (mod vara/iarna).

Siguranta prin:

  • un magnet de inchidere pentru motor (sigur impotriva ruperii), care se blocheaza in orice pozitie chiar si in timpul functiei de ventilatie asigurand deschiderea partiala si finala a usii de garaj MCA;
  • optiunea de conectare a acumulatorului pentru functionare de urgenta in cazul intreruperii alimentarii;
  • declasarea integrata de siguranta (motorul poate fi cuplat si dezactivat in orice pozitie);
  • sistem de control radio bidirectional si sigur SOMloq2;
  • limitarea fortelor de inchidere certificata conform EN 12445 prin monitorizarea electronica a motorului (potrivit ift Rosenheim).

Inteligenta prin:

  • profile de viteza optimizate pentru deschidere rapida si inchidere sigura;
  • o unitate securizata ce include o usa si un operator in conformitate cu standardele usii, cu peste 3000 de combinatii certificate de usi;
  • calibrare automata a functionarii usilor;
  • tipuri de usa pre-selectabile prin intermediul comutatorului DIP;
  • franare activa pentru usile in miscare;
  • numeroase setari si optiuni de interogare prin SOMlink;
  • sistem de economisire start/stop;
  • detectare automata la programare a pozitiei finale la inchiderea usii de garaj MCA (presiunea de inchidere poate fi, de asemenea, adaptata individual la conditiile de constructie).

Elemente componente:

  • carucior pentru motor cu receptor radio integrat (FM 868.8 MHz SOMloq2, cu 40 pozitii radio) si care poate fi eliminat fara a dezasambla sina;
  • iluminare LED in cadrul caruciorului pentru motor;
  • 3 unitati de sina (echipamentul standard deschide usi sectionale MCA care au o inaltime de pana la 2.500 mm,dar prin extinderea sinei pot fi deschise si usi cu o inaltime mai mare);
  • carcasa pentru unitatea de control;
  • unitate de control pe tavan;
  • brat de impingere;
  • suport pentru usi si material de montare;
  • lant fix de calitate superioara, galvanizat si placat cu nichel, pretensionat cu arcuri, cu rezistenta la tractiune si uzura;
  • optiuni aditionale de conectare disponibile direct pe caruciorul motorului;
  • sursa de alimentare universala pentru sina;
  • cabluri scurte cu montare pe perete pentru accesorii externe (fotocelule, lumina de avertizare, butoane externe);
  • unitate de suspensie pe tavan usor de instalat si versatila.

Unitate de control - avantaje:

  • terminale conectabile pentru manevrare usoara in caz ca este nevoie de service;
  • toate intrarile sunt echipate cu LED-uri care arata starea;
  • optiune de conectare pentru fiecare buton atat pentru solicitare interioara, cat si exterioara;
  • optiune de conectare pentru lumina de avertizare de 24 V / 3 W;
  • slot pentru configurarea memoriei memo tiga instalat din fabrica (de exemplu salveaza datele din relee si contine un istoric al evenimentelor);
  • conexiune de siguranta (de exemplu pentru oprire de siguranta);
  • optiune de conectare pentru 2/4 fotocelule sau un cadru cu fotocelula cu 2 fire in directia de inchidere a usii de garaj MCA si fotocelula cu 4 fire in directia de deschidere a usii de garaj MCA;
  • optiune de conectare pentru o banda de contact de siguranta (OSE sau 8k2) in directia de inchidere a usii de garaj si o banda de contact de siguranta (OSE sau 8k2) in directia de deschidere a usii de garaj MCA;
  • o singura optiune de conectare pentru fiecare lumina de semnalizare rosie si verde (24 V / 7 W) pentru partea de solicitare interioara si exterioara;
  • optiune de conectare pentru doua relee multifunctionale fara potential; prin SOMlink pot fi setate pana la zece configuratii pentru fiecare releu multifunctional;
  • optiune de conectare pentru contactul fara potential NO a unui sistem de alarma la incendiu;
  • optiune de conectare pentru o bucla de inductie (contact fara potential a unei unitati de evaluare separate);
  • o optiune de conectare pentru fiecare contact de temporizator pentru cererea de interior si exterior.

Variante disponibile la MCA:

  1. motor S 9080 (forta de tragere si impingere de 800 N);
  2. motor S 9110 (forta de tragere si impingere de 1100 N).
Caracteristici Motoare SOMMER base+ Tiga tiga+
Unitate de comanda pe sina da
Unitate de comanda pe perete   da da
Intrare baterie backup   da da
Iesire releu da da da
Intrare Lumi+ /Lumi pro da
Iesire lampa avertizare da da da
Intrare fotocelule inchidere usa da da da
Intrare fotocelule deschidere usa     da
Intrare Safety-Edge da da da
Intrare Safety-Edge deschidere usa     da
Iesire semafor ROSU (interior/exterior)   da da
Iesire semafor VERDE (interior/exterior)     da
Caracteristici SOMMER S9080 SOMMER S9110
Adancime totala (mm) 3554 / 4650 + 23 mm 3554 / 4650 + 23 mm
Latimea maxima usa (mm) 6000 8000
Inaltimea maxima usa (mm) 3150 3150
Greutate maxima usa (kg) 160 200
Forta (N) 800 1100
Viteza (mm/s) 210 180
Puterea consumata in Stand-by (W) ~1 ~1
Ciclu de lucru % 40 40
Alimentare (V/AC) 230 230
Frecventa (Hz) 50/60 50/60
Temperatura de lucru (C) -25 - + 65 -25 - + 65
Putere absorbita (W) 160 160
Clasa de protectie IP 21 IP 21
Nivel zgomot (dBA) < 59 < 59
Sina inclusa in Kit- Hmax usa 2500 2500
Kit de instalare sina 1 Set Inclus in kit 1 Set Inclus in kit
Bec incorporat da da
Posibilitate conectare Fotocelule 2/4 fire da da
Posibilitate conectare safety edge da da
Posibilitate Lampa de avertizare da da
Inchidere automata da da
Iesire 24 Vcc 0,1 A da da
Intrare Baterie Back up da da
Clasa de protectie IP 21 IP 21
